Georg Fischer 公司使用 KUKA KR 1000 titan 澆鑄液態鐵

生產基地位于梅特曼 (Mettmann) 的 Georg Fischer 股份公司于 1802 年成立， 擁有 100 多年的歷史。梅特曼 Georg Fischer 公司屬于總部位于沙夫豪森/瑞士 (Schaffhausen/Schweiz) 的 Georg Fischer 股份公司的 GF Automotive 子公 司。除了鑄造制品，Georg Fischer 股份公司還生產加工機床和管路系統。在梅特曼 生產基地，近 1000 名員工每年制造 190000 噸汽車工業鑄造件。

鐵水鑄造自動化解決方案

去年，位于梅特曼的一個全新鑄造廠開始投入運行，該廠生產轎車和貨車的車軸部 件和發動機部件。同時，Georg Fischer 股份公司正在尋找一種技術方案，以便將溫度非常高的液態鐵在任意位置上注入砂箱，從而實現砂箱更大的靈活性和可利用性。 通常這些作業所使用的各種系統都只能在一個位置上填充砂型。由于在固定澆鑄位 置上進行固定式澆鑄，所以在這些系統中均無法進行靈活的澆鑄。

兩臺KUKA KR 1000 Titan機器人并行工作

通過使用兩個可以澆鑄液態鐵的 KUKA KR 1000 titan 重載機器人，Georg Fischer 可獲得更高的靈活性，并使砂箱型面得到更好的利用。現在澆鑄系統不再規 定允許鑄造件位于何處。在由集成商 ROBOTEC Engineering 有限公司開發的解決 方案中，兩個 KR 1000 titan 可以并行工作。

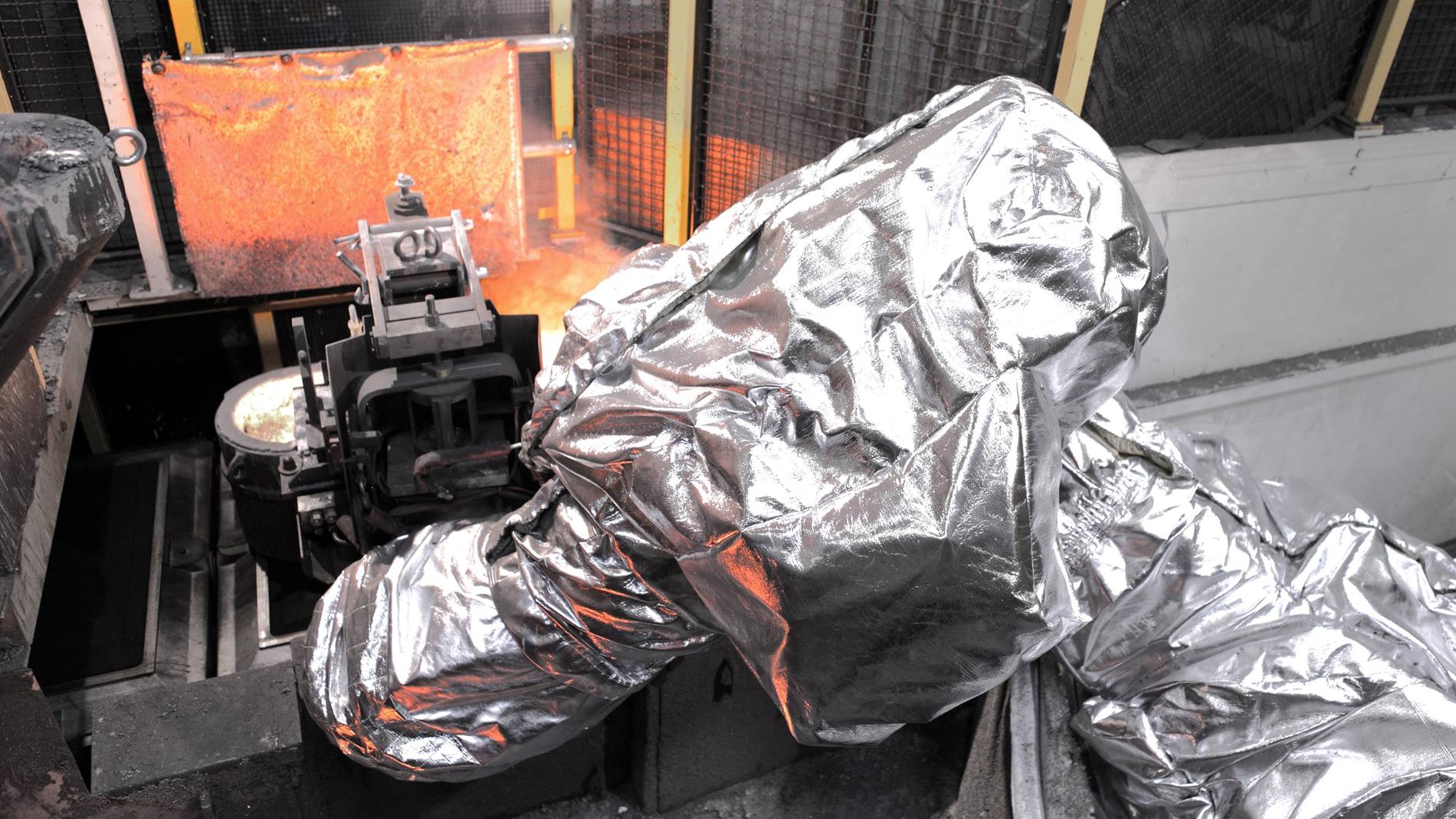

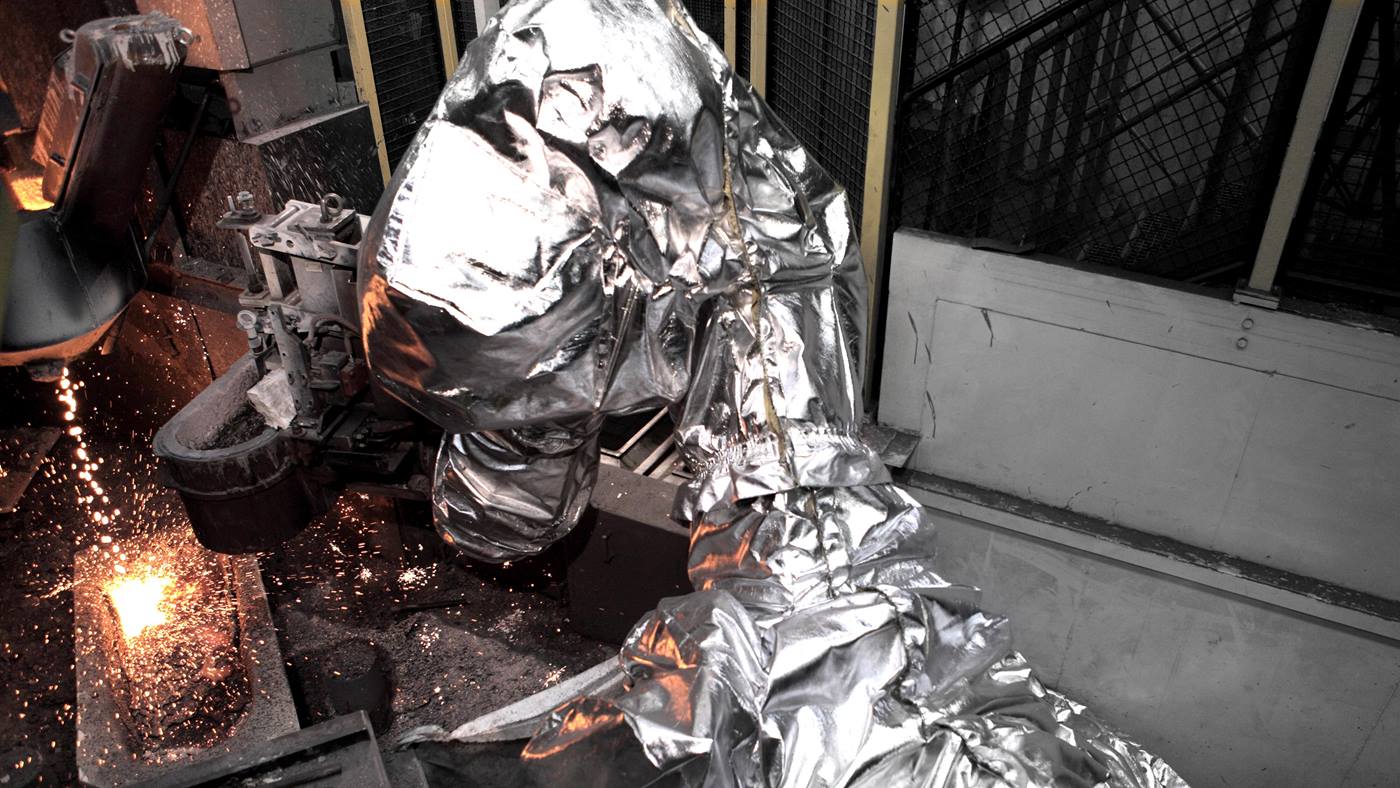

另外，耐熱外罩還可防止機器人由于鑄造廠內的環境高溫度而受到損壞。在機器人法蘭處有一個注滿 1400 度高溫液 態鐵的澆注槽。另外，在澆注槽與機器人法蘭之間安裝了一個可以測量液態鐵量的稱 重傳感器。這樣在下一次澆注循環時可以精準地計量所缺的液態鐵的量。澆注槽內的液態鐵始終保持合理的用量。通過六軸機器人的靈活性，液態鐵可在砂箱的任意位 置澆注。砂模冷卻至 700 度以下，直至可以將鑄造件取出。在繼續冷卻至室溫后，必 須對部件進行噴射并在準備交付之前執行目檢。在出現故障或長時間停機時，澆注槽 內的金屬會冷卻而無法再用于澆注。

ROBOTEC 專門針對這種情況研發了一個創新的 解決方案：過程中的鐵可以通過兩個機器人重新放入鑄造爐，使其重新回溫。另一個 創新是全自動更換澆注槽。機器人可以將使用過的澆注槽放下，然后抓取一個新的澆 注槽，正如我們所見的更換機器人夾持器一樣。此外，通過使用庫卡機器人還可以在 熔爐區域內更加快速地執行各種裝備工作，而不會增加員工的負擔。

結構緊湊，功能強大，精準，易于集成

KUKA KR 1000 titan F 機器人以其緊湊的結構型式和相對較低的重量 (4700 kg) 而令人信服。此外，它還可以集成到整套設備中，而無需昂貴的特殊 地基，便可承受約 950 kg 的負載。它不僅能提起較重的負載，還可以將其精準定位。另外，它還可以跨越最大 6.5 米的距離。它的優勢在于緊湊的結構 型式，這種構造不僅使工作空間得到了理想的利用，同時也將空間和費用節約下來，集成于設備中。
