CNC車床加工｜工具機自動化｜機器人在 KUKA 切削加工新的機器人部件

工具機和 KUKA 機器人切削加工 KUKA 機器人部件

以機器人輔助的 KUKA 系統技術來實現工具機自動化 – 主要用於機器的裝料和卸料，並由工業 4.0 元素提供支援：KUKA 的部件切削加工展現了因應未來趨勢的生產方式。

連接雲端的工具機自動化

KUKA 位於奧格斯堡生產基地 10 號廠房的初步印象，一如典型的德國及國際性機械製造商的生產環境。但你沒有直接看到的是：在總共七個生產單元中，11 臺 KUKA 機器人與來自不同製造商的市售工具機攜手作業，所有工作單元與雲端連接並且具有各種工業 4.0 功能。

透過機器的自動裝卸料提高效率

「機器人就在此廠房?jī)?nèi)處理我們生產機器人所需的各種部件」，自動化與機器人技術管理員 Rainer Eder-Spendier 總結道。機器人主要是切削和加工底座、轉盤及大臂。在機器人裝配中，將組裝這些相鄰的部件。由於機器人負責車床的裝料和卸料，因此幾乎是無人化生產，甚至可以在特定時間段內無人監管。

為此，工作單元具備由工人裝載物料的進料單元，如旋轉工作臺或進料輸送帶。機器人進行切削加工、完成輔助工作並進而創造附加價值，這就是生產率提升的主要原因。「例如，為工件去毛刺便是機器人在大多數工作單元中承擔的工作」，Rainer Eder-Spendier 舉例。

Burkhardt+Weber 機器的裝料由 KUKA 機器人完成。

各種工具機與機器人攜手進行切削加工等作業?

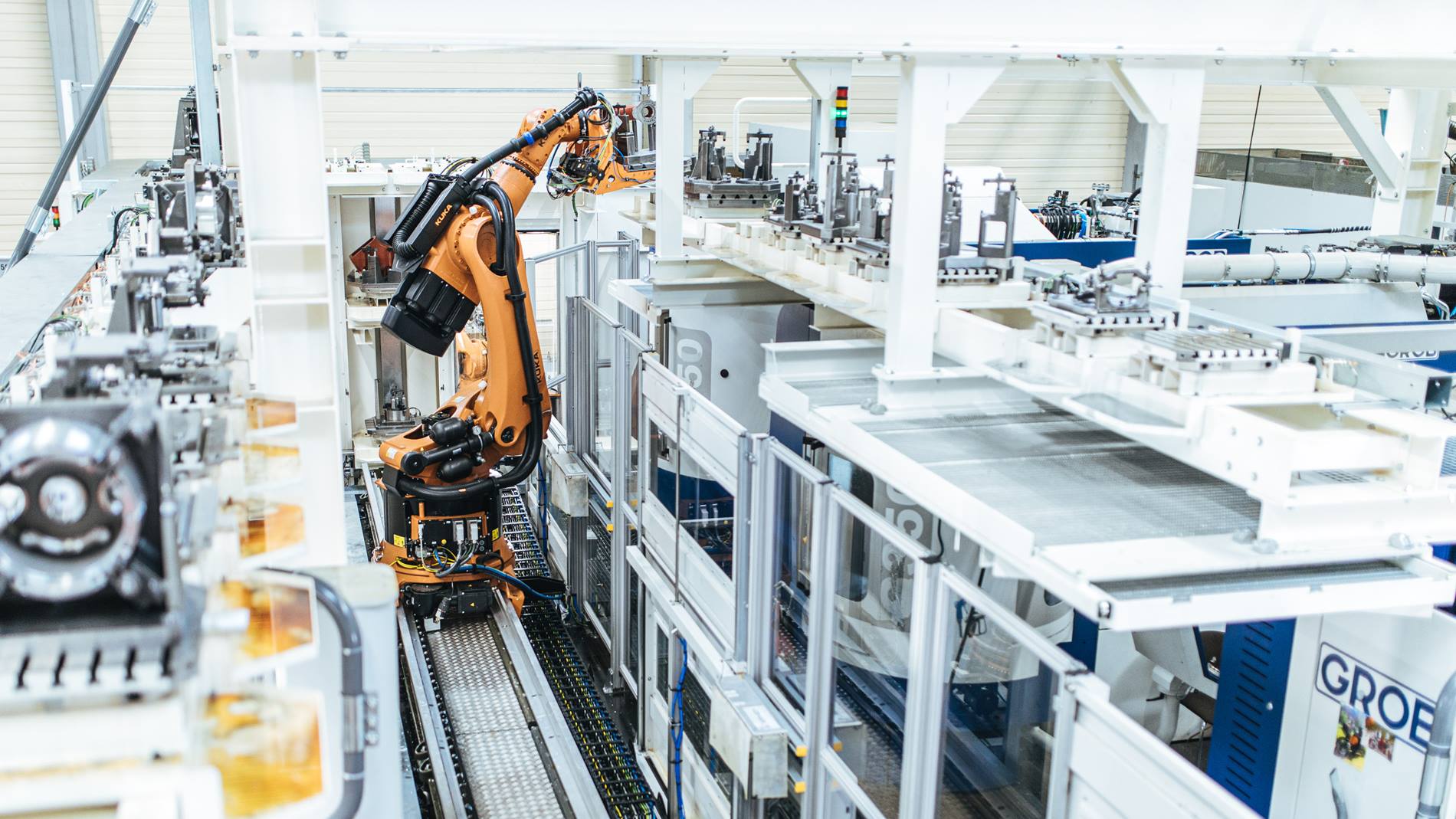

例如：在一個工作單元中安裝了三臺製造商 Grob 的工具機。待加工的工件由工人放入夾具中夾緊，然後連同棧板和工裝一起送入工作單元中。在此，一臺KR 600 R2830 型 KR FORTEC 負責連接各個操作步驟。機器人透過線性滑軌移動至三臺機器的位置，同時負責將物料從工具機運輸?shù)接渺督饘偌庸さ尼崂m(xù)加工單元。最後，它會將完成的部件帶回工人所在的工位。使用 KUKA.SafeOperation 可在有限空間內更換零件時，實現最大加速度並縮短循環時間。

KUKA 機器人負責從機器到後續加工單元的物料輸送。

機器人另外負責為機器裝料和卸料

在另一個工作單元中，KR FORTEC 的 KR 500 L480-3 MT?型是用於讓製造商 Heller 的兩臺機器裝料和卸料。為此，機器人安裝在線性滑軌上。四個輸送站供應原材料。在機器中完成加工後，機器人會將零件取出，然後在準備工位上為零件去毛刺。最後，它會將零件放到旋轉工作臺上。

機器人對經過機器處理的部件進行切削加工和去毛刺。

Burkhardt + Weber 品牌的機器也由一臺KR FORTEC 的 KR 500?型裝料和卸料。該機器配備了一個雙棧板更換器：其中一個棧板上有大臂夾具，在另一個棧板上有轉盤夾具。當機器人為一個棧板裝載工件時，機器同時會處理另一個棧板上夾緊的工件。

工具機自動化和聯網的優勢

與智慧手錶類似，機器人和機器收集豐富多樣的資料並將之發送到雲端。例如，可使用 KUKA Connect 處理和分析 KUKA 機器人採集的資料。如此便能隨時對正在進行的生產過程進行全面的監管和控制。

「出現故障訊息時，我們可以造訪 KUKA Xpert，這是一個相當於 Wiki 的平臺，包含我們服務技術人員多年來收集整理的對應建議方案 – 此處提供數十萬個項目。此外，我們可以在事後透過內建技術裝置和虛擬影像瞭解每個流程步驟 – 其運作原理類似飛機中的黑盒子。我們能夠使用軟體發現生產過程中的異常情況 – 類似心電圖」，Rainer Eder-Spendier 總結了聯網的優勢。
