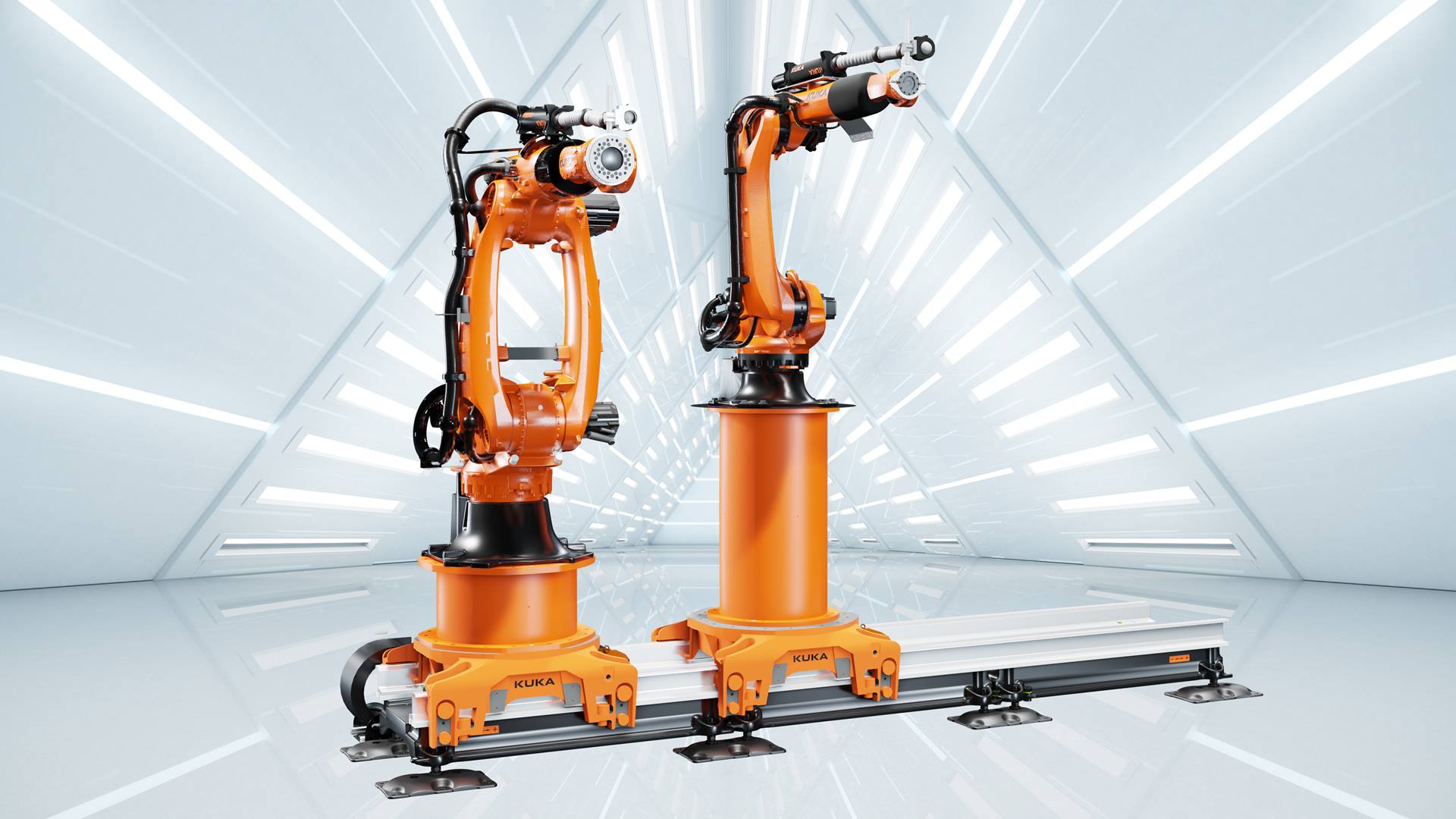

KL 5000 的高負載能力
KL 5000 直線導軌可用于搬運重達 5,000 kg 的有效負載。該軸上可安裝負載能力不超過 800 kg 且工作范圍將近 4,000 mm 的機器人。

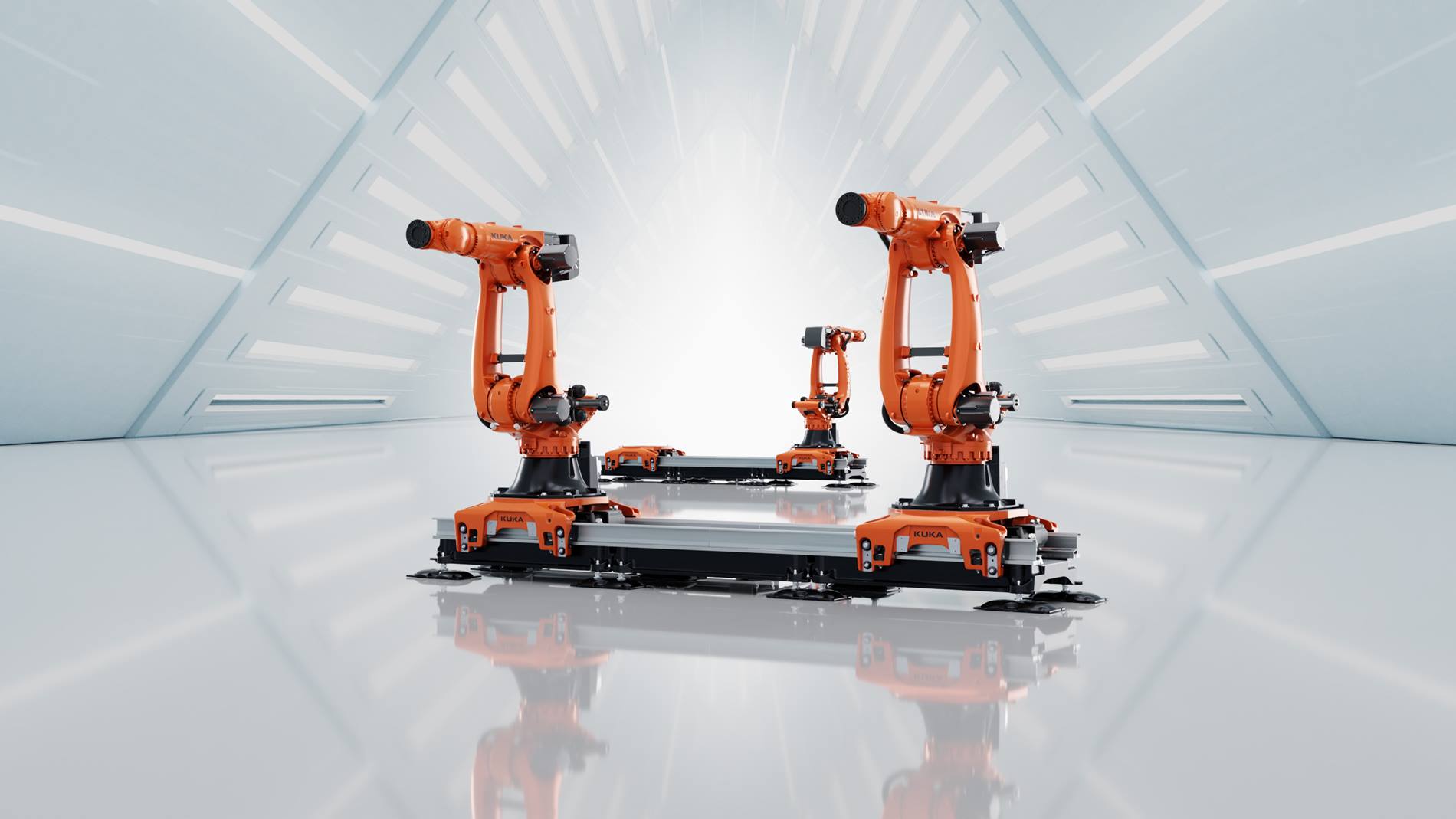

其最多可讓安裝在動力滑臺上的四臺機器人沿著長達 31 米的可配置線性軸移動。如果使用 Flex 變型，甚至可以將外購機器人固定到軸上。
KL 5000 機器人線性軸
KL 5000 線性軸屬于附加軸，可選配智能潤滑系統以簡化維護作業。KUKA 潤滑套件可實現齒條和滑軌在生產過程中自動潤滑。
使用 KL 5000 的移動軸結構
-
-

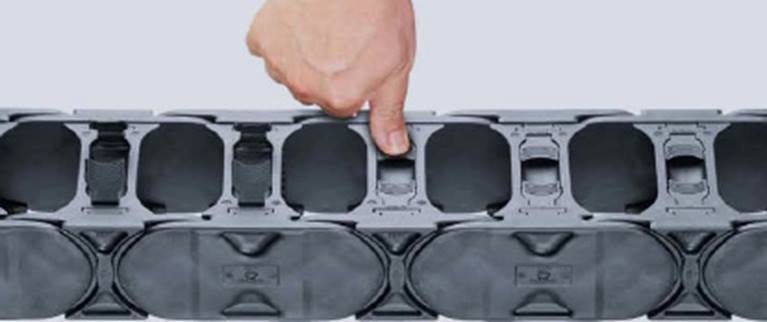

電源拖鏈
![]()
（電源、外圍設備連接、機器人連接電纜）
- ?拖鏈沿著直線導軌的整個長度鋪設在內部或外部
- 新型拖鏈明顯地簡化維護工作
-

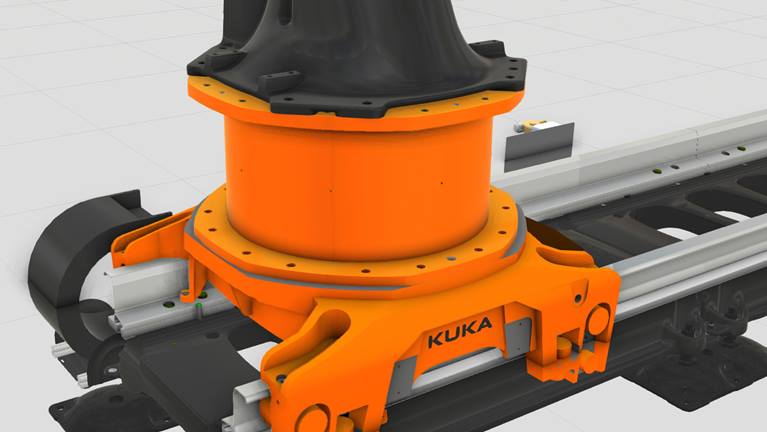

動力滑臺
- 鉆孔適合最大負載能力為 300 kg 的 KR QUANTEC 和最大負載能力為 800 kg 的 KR FORTEC
- Flex 變型可用于其他制造商的機器人
- 最多 4 個動力滑臺
- 動力滑臺寬度 1200 mm
- KUKA 潤滑套件：可選的集成硬件，用于通過動力滑臺角點自動潤滑齒條和滑軌
-
區段
- 單元長度 1.5 或 2 m，可以隨時靈活設置（延長或縮短）軸
- 最小移動距離 0.3 m，最小行程 300 mm
- 線性軸的最大長度：31 m，可以根據項目需求加長
- 可根據需求提供更長的直線導軌
-

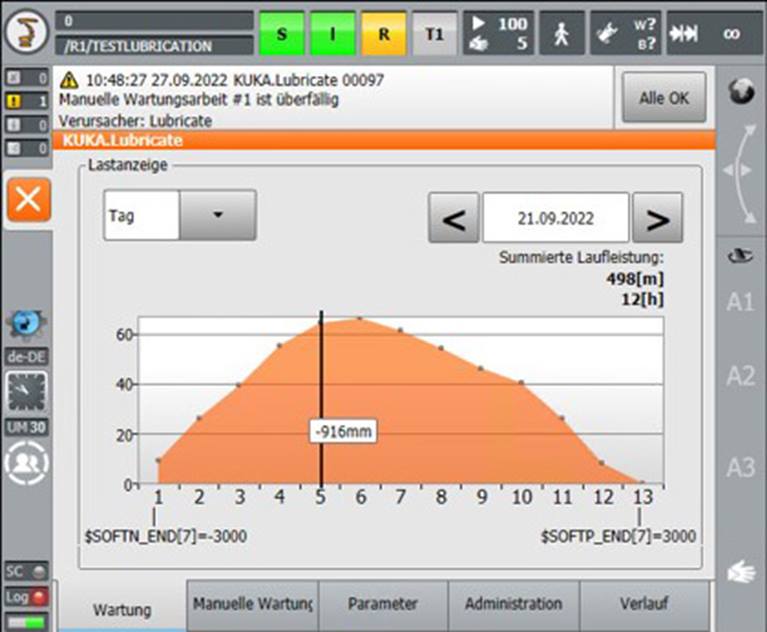

軟件組件
![]()
- 采集距離、運行時間等的所有數據。
- 歷史記錄/概覽信息顯示：行駛距離和運行時間概覽
- 手動維護信息顯示：待處理/即將到來的維護任務概覽
- 潤滑劑信息顯示：潤滑劑消耗量、加注量等
KL 5000 移動軸的眾多簡易優勢
KL 5000 可以更簡單地連接生產過程中的不同生產單元。這是因為其比其他機型更強大且更靈活。
-
易于整合
-
簡單靈活
-
易于維護
-
簡單舒適
順利運行的關鍵 – 具有自動采集數據功能的新型潤滑系統
KUKA.Lubricate 軟件適用于線性軸 KL 5000。軟件會自動記錄和評估距離和運行時間。
KUKA 潤滑套件讓您不用再手動進行滑軌的潤滑工作，而是根據具體需要由軟件自動觸發潤滑。線性軸配有泵浦，在機器人繼續運行期間，泵浦會通過動力滑臺的四個角點自動潤滑齒條和滑軌。軟件會根據已移動的距離計算潤滑量。
技術數據：KL 5000 作為 KL 4000 的補充
| KL 5000 | KL 4000 | |
|---|---|---|
| 有效負載 | 高達 5,000 kg | 高達 4,000 kg |
| 軸數 | 1 | 1 |
| 重復精度 | ± 0.02 mm | ± 0.02 mm |
| 安裝位置 | 地裝 | 地裝、頂裝 |
| 速度 | 1.89 m/s | 1.89 m/s |
| 防護等級 | IP 65 | IP 65 |
| 動力滑臺細節 | 寬度：1,200 mm/行程：300 mm | 寬度：1,100 mm/行程：400 mm |
| 電纜拖鏈安裝方式 | 整個長度的外部和內部安裝 | 外部和內部，最長 8.4 m |
