Roboter fördern E-Mobilität und bauen Sicherheitsventile für Batterien
Der Boom der Elektromobilität lässt auch die Nachfrage nach Batterien und den darin verbauten Teilen sprunghaft ansteigen. Das spürt der Automobilzulieferer Hugo Benzing aus Korntal-Münchingen bei Stuttgart, der unter anderem Batterieberstscheiben produziert. Die Ventile senken bei thermischer Überhitzung den Druck in der Batterie und tragen so maßgeblich zur Sicherheit von E-Autos bei. Die Produktion der Ventile ist anspruchsvoll und hoch getaktet – und daher wie geschaffen für Automationslösungen.
Elektromobilität und Sicherheit: Neue Entwicklungen zum Schutz von Hochvoltbatterien
Die Elektromobilit?t ist stark im Kommen. E-Autos fahren mit Strom, der aus erneuerbaren Energien produziert werden kann, und reduzieren somit CO2-Emissionen – ein wichtiger Schritt in Richtung Klimaschutz. Dass der Trend zum elektrisch betriebenen Fahrzeug nachhaltig sein würde, haben die Verantwortlichen des mittelst?ndischen Unternehmens Hugo Benzing GmbH & Co. KG in Korntal-Münchingen schnell erkannt. Dem weltweit führenden Hersteller von Sicherungselementen war ebenfalls klar, dass sein Know-how für den Bau von E-Autos nützlich sein würde. So starteten die Sicherheitsexperten die Entwicklung von Berstmembranen und Berstscheiben für die Batterien von Elektroautos. Die patentierten Sicherheitsventile geben bei thermischer überhitzung in der Batterie Druck an die Umgebungsluft ab. Indem sie einen Druckanstieg in der Batterie verhindern, gew?hrleisten sie die Sicherheit des Akkus und damit des Elektroautos.
Automatisierung in der Batterieproduktion der Elektromobilit?t
Die Automatisierung steigert die Effizienz der Herstellung von Batterieberstscheiben im Bereich E-Mobility und unterstützt bei der Bewältigung der Herausforderungen wie präzise Produktion und steigende Stückzahlen.
Fokus auf Sicherheit im Produktionsprozess
Um dieses Entlüftungsventil für die Batterie des E-Autos herzustellen, sind ständige Qualitätskontrollen im Produktionsprozess nötig, um die Sicherheitsanforderungen zu erfüllen. Das Ventil besteht aus drei Teilen, die bei Benzing in einer automatisierten Fertigungszelle zusammengesetzt werden. „Wir haben die Ventile zunächst händisch gebaut“, blickt Geschäftsführer Christian Benzing zurück. Doch bald war klar, dass die Nachfrage nach diesen Entlüftungsventilen für Elektroautos aus der Autoindustrie deutlich ansteigen würde.

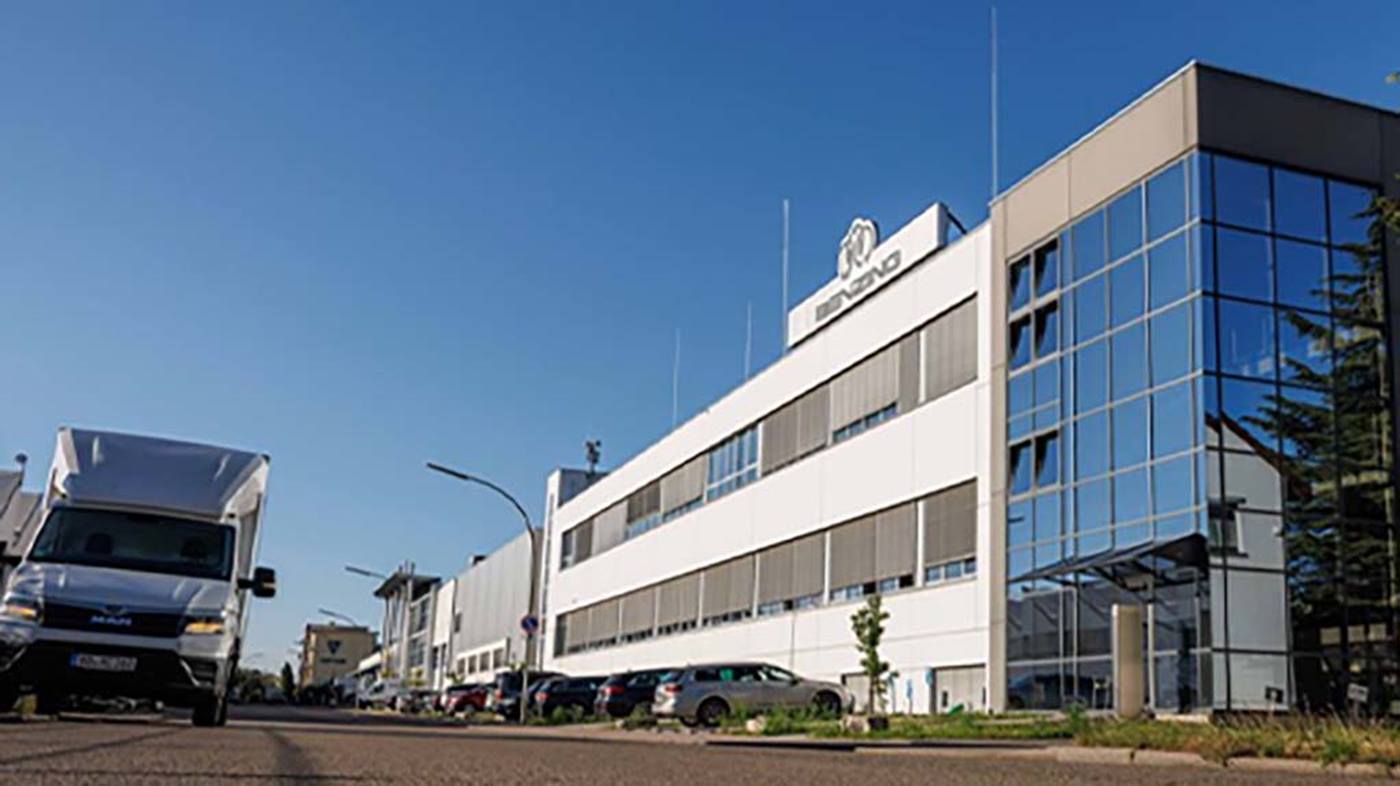

Beim Automobilzulieferer Hugo Benzing in Korntal-Münchingen werden automatisiert Sicherheitsventile für die Lithium-Akkus von E-Autos produziert.
„Wir brauchten also hohe Stückzahlen“, sagt Benzing. Die enorme Steigerung der Kapazität konnte nur durch Automatisierung erreicht werden. Zudem konnten die Sicherheitsprüfungen nun standardisiert nach festgelegten, programmierten Prozessen und mithilfe modernster Technik erfolgen. Hier kam das Expertenwissen des Maschinenbauers und Automatisierers, der WAFIOS Tube Automation GmbH aus Simonswald im Schwarzwald, ins Spiel.
Zwei Millionen Ventile pro Jahr
„Den Auftrag für die erste Automatisierungszelle erhielten wir im Oktober 2019. Im Jahr darauf ging sie dann in Korntal in Betrieb“, erinnert sich Boris Kühn, Geschäftsführer der WAFIOS Tube Automation, an die Anfänge. Seit 2023 sind nun zwei überwiegend baugleiche Zellen im Einsatz, die pro Jahr insgesamt zwei Millionen Ventile produzieren. In jeder Einheit kooperieren jeweils sechs KUKA Roboter. Die KR AGILUS setzen das Entlüftungsventil aus drei Einzelteilen – einem Trägerteil, einer Feder und einem Verschlussteil – zusammen.

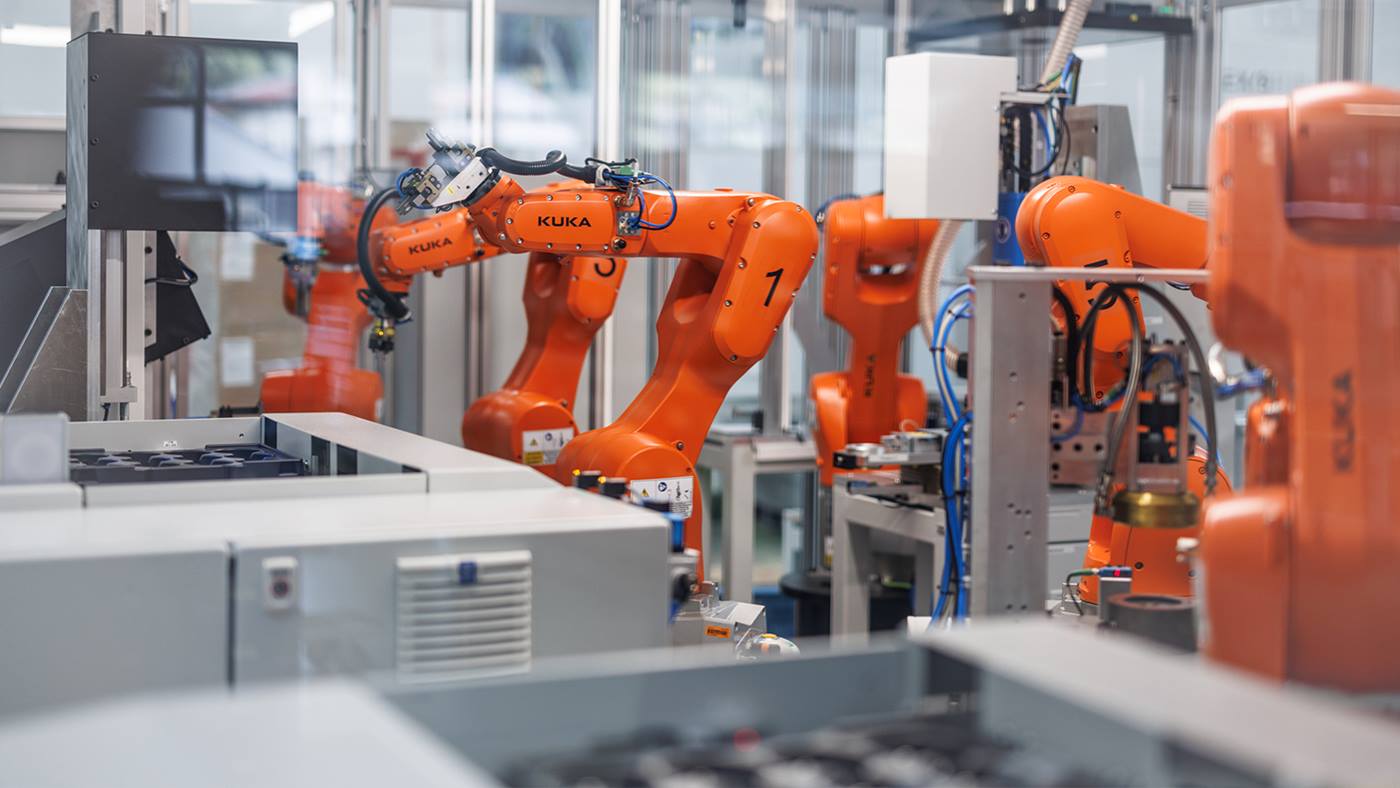

Sechs KR AGILUS setzen die Berstscheiben für Batterien in einer Automatisierungszelle zusammen.
Dabei schwenken die Roboter auch um 360 Grad. Dass sie während der Arbeitsprozesse nicht kollidieren, ist exakt berechnet und nach definierten Abläufen programmiert. Der Schlüssel hierfür sind Übergabestationen, an denen die einzelnen Roboter die Einzelteile ablegen und wieder aufnehmen. So garantiert das aufeinanderfolgende Verrichten von Pick-and-Place-Tätigkeiten störungsfreies Arbeiten in der Zelle.

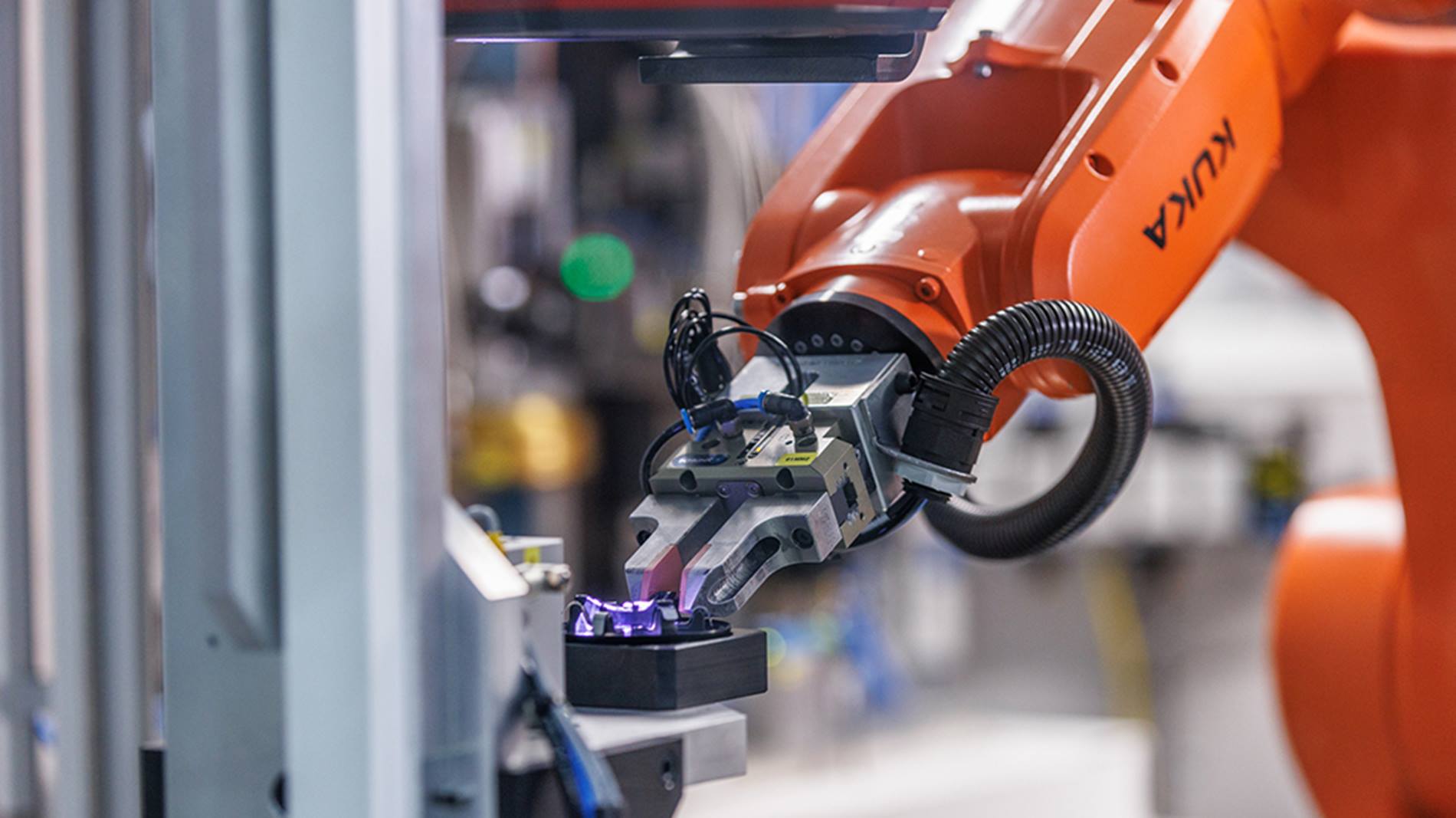

Höchste Präzision ist beim Greifen der Einzelteile erforderlich.
Dank modularer Bauweise ist die Zelle mobil
Dass der Automatisierer für den Auftrag von Benzing auf KUKA Roboter zurückgriff, hat zwei Gründe: Zum einen ist WAFIOS Tube Automation seit 2013 Systempartner des Augsburger Roboterspezialisten, zum anderen hatte auch Benzing bereits für andere Automationsprozesse auf KUKA gesetzt und sehr gute Erfahrungen gemacht. In der sieben auf fünf Meter gro?en Zelle laufen in hoher Taktung viele unterschiedliche Prozesse ab. Dafür brauchte es einen pr?zisen, schnellen und kompakten Roboter. Die Wahl fiel auf den sehr genauen und auf h?chste Arbeitsgeschwindigkeiten ausgelegten KR AGILUS, in sechsfacher Ausfertigung pro Zelle. Neben dem flexiblen Roboter ist auch die gesamte Anlage mobil im Betrieb: Sie ist im Werk nicht an einen festen Ort gebunden, sondern steht auf drei Stahlplatten und kann innerhalb kürzester Zeit komplett umgezogen werden. ?Für uns war das ein wichtiges Argument, weil Abl?ufe in der Produktion durchaus immer wieder angepasst werden müssen. Durch diese mobile L?sung entstehen uns dann keine Produktionsausf?lle“, freut sich Christian Benzing.

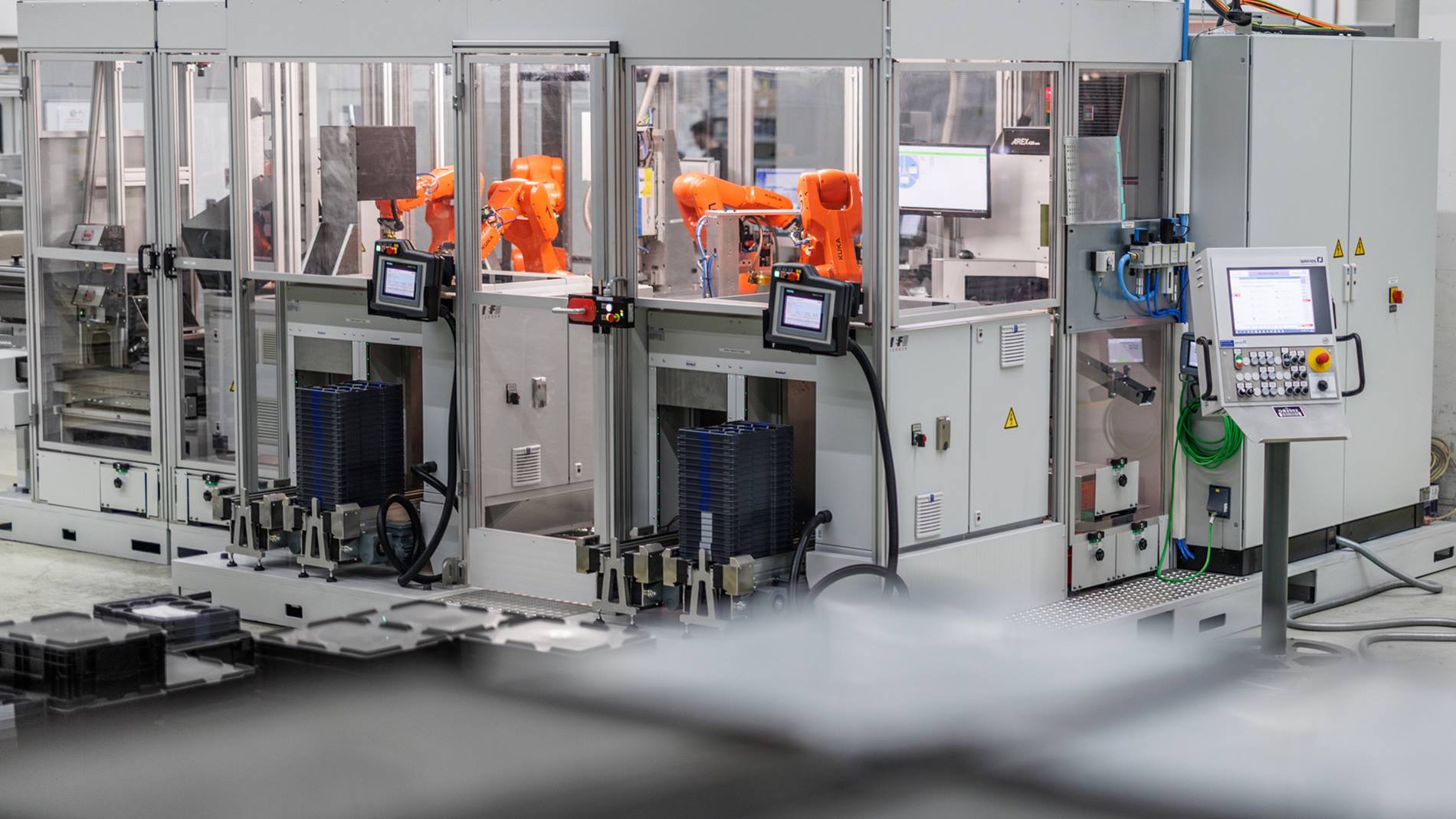

Die Zellen sind mobil. Dadurch, dass jede Zelle auf drei Stahlplatten steht, kann ihr Standort leicht verändert werden.
Roboter schleusen die Einzelteile durch die Zelle
Die Ventile für die Batterien von Elektroautos werden bei Benzing im Drei-Schicht-System gefertigt. Ein Mitarbeiter initiiert zunächst den automatisierten Produktionsprozess, indem er die Trägerteile über ein Palettiersystem in die Anlage einführt. Dort nimmt der KR AGILUS ein Trägerteil auf und übergibt es an eine Lichtprüfung, die durch eine bildverarbeitende Kamera geschieht. Diese Kameras sind ein wichtiger Teil des Prüfprozesses. Nach dem Trägerteil wird die Feder zugeführt, die vor ihrer Verwendung ebenfalls vermessen wird. Schließlich kommt noch das Verschlussteil dazu und wird ebenfalls überprüft. Ist ein Teil fehlerhaft, sortiert der KR AGILUS es aus – in eine eigens dafür vorgesehene Box.
An Übergabestationen werden die einzelnen Teile präzise aufgenommen und wieder abgelegt.
Der Maschinen-Bediener kann jederzeit eingreifen
Wenn alle Bauteile geprüft sind, übergeben die Roboter sie in die Montagestation. ?Dort werden sie mittels Ultraschall, also durch eine hohe Frequenz, verschwei?t“, erkl?rt Dietmar Dengler, ebenfalls Gesch?ftsführer bei WAFIOS Tube Automation. Die dabei entstehenden D?mpfe werden zum Schutz der Mitarbeitenden abgesaugt. Ein Roboter übergibt die geschwei?ten Teile nun an die Entgratstation, die die überreste vom Schwei?en entfernt. Hier ist nochmals eine Prüfstation integriert. Erfüllt das fertige Bauteil die Anforderungen, geht es in eine Dichtheitsprüfung, die in einem Heliumstand vorgenommen wird.
Der Maschinen-Bediener kann während der Herstellung der Sicherheitsventile jederzeit eingreifen.
?Wenn dann alles passt, wird das Bauteil per Laser beschriftet und ist fertig“, sagt Dengler. Der Bediener kann w?hrend des Prozesses auch einzelne Bauteile zur Begutachtung anfordern, wenn er dies für n?tig h?lt. Nach Abschluss aller automatisierten Produktionsschritte entnimmt er die fertig produzierte Menge an Sicherheitsventilen.
Die Greifer erfordern h?chste Pr?zision
Eine Herausforderung waren die Greifer, mit denen die Roboter die empfindlichen Einzelteile aufnehmen und wieder ablegen. „Die Federn haben sechs Arme, die sich schon verbiegen, wenn man sie nur zu fest in die Hand nimmt“, erläutert Dengler. Doch bei WAFIOS Tube Automation kennt man sich mit diesen Anforderungen von Greifwerkzeugen aus und hat sie für die Montagezelle daher selbst entwickelt. Auch die übergreifende Steuerung, mit der die Anlage inklusive der sechs KR AGILUS über ein Panel bedient wird, wurde selbst entwickelt und ist bereits seit Jahren bei Kunden im Einsatz. „Der Bediener programmiert lediglich die Steuerung, muss aber keine Roboterkenntnisse haben“, betont Kühn.
Christian Benzing (Mitte) setzte für die Umsetzung der Automatisierungslösung auf WAFIOS Tube Automation sowie dessen Geschäftsführer Dietmar Dengler (links) und Boris Kühn (rechts).
Um der beste Zulieferer in diesem Bereich zu sein, brauchen wir hundertprozentige Prozesskontrolle. Die erreichen wir nur durch Automatisierung.
Bei der Belegschaft der Hugo Benzing GmbH & Co. KG kommt die Automatisierung gut an. Durch die „Roboter-Kollegen“ haben die Mitarbeiter mehr Ressourcen für andere Tätigkeiten in der Produktion. Zumal eine händische Herstellung der Sicherheitsventile aufgrund der Komplexität der Montage, der vielen Prüfprozesse und des stark gestiegenen Outputs gar nicht sinnvoll wäre. Somit trägt sein Unternehmen maßgeblich zur weiteren Verbreitung von Elektroautos bei.
