Ein Kleinroboter in der Endoskopie-Produktion schenkt freie Sicht ins Innere

Bei KARL STORZ SE & Co. KG im schweizerischen Widnau entstehen seit dem Sommer 2021 automatisiert Okularmuscheln für Endoskope. Ein KR AGILUS entlastet seitdem das Team – und hat die Produktion beschleunigt. Eine schwäbisch-schweizerische Erfolgsgeschichte.

„Wir hatten eine Schweißmaschine, die in die Jahre gekommen war und leider nicht mehr sehr zuverlässig gearbeitet hat.“ So beschreibt Sarah Mühleck, Standortleiterin der KARL STORZ Niederlassung in Widnau/Schweiz, den Anlass für die Automatisierung. Das war Ende 2020. So machte sich ihr Team auf die Suche nach einer effizienten, innovativen Lösung. KARL STORZ SE & Co. KG, 1945 gegründet, steht für hochwertige Endoskope, medizinische Instrumente und Geräte höchster Güte. Rund 8.300 Mitarbeitende weltweit sind für die Entwicklung, die Produktion, den Vertrieb und den Service rund um die 15.000 Produkte zuständig. In Tuttlingen in Württemberg befindet sich die Firmenzentrale, produziert wird auch in den USA, Estland und eben der Schweiz. Unweit des Bodensees, in Widnau, entstehen optische Bauteile für Endoskope wie Okulare, die den Blick ins Körperinnere ermöglichen, und darum äußerst dicht und reinigbar sein müssen.

Von monotoner Handarbeit zur Laserschwei?anlage

Der konkrete Prozess, für den das neue Schwei?system n?tig war, bestand aus der Verbindung einer Edelstahlhülse mit dem in einen Edelstahlring gefassten Deckglas. Beide sind Teil der sogenannten Okularmuschel des Endoskops. Dieses erm?glicht dem Chirurgen bei endoskopischen Eingriffen freie Sicht in Hohlorgane beziehungsweise K?rperh?hlen. Handarbeit war hierfür unverzichtbar. Mitarbeiter legten die Bauteile in die Maschine ein und entnahmen diese nach dem Schwei?vorgang wieder – immer eine Hülse und einen darauf zu schwei?enden Ring mit Deckglas. ?Solche monotonen, sich wiederholenden, belastenden Aufgaben nehmen wir unseren Mitarbeitenden sukzessive ab“, merkt Sarah Mühleck an.

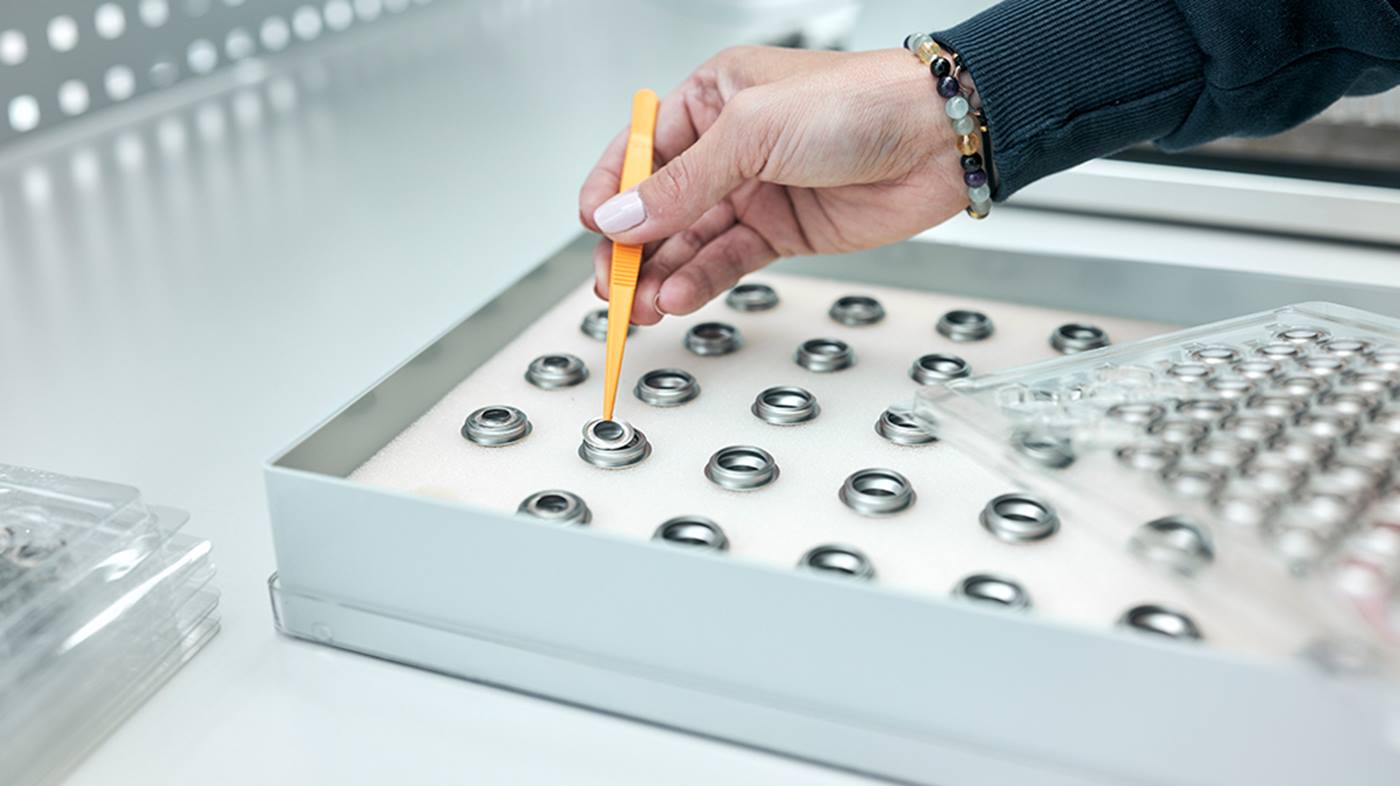

Handarbeit Endoskop Deckglas — Das Deckglas auf die Hülse zu setzen, erfordert Fingerspitzengefühl, das Pick and Place durch den Roboter ebenfalls. Eine ideale Aufgabe für den KR AGILUS © Stefan Hobmaier, TRUMPF

Automatisierung, Schritt eins: ein Schwei?system finden

Das Team in Widnau suchte gezielt nach einer Automatisierungsl?sung. Was den eigentlichen Schwei?vorgang betraf, stand das favorisierte System bereits fest: Das Unternehmen KARL STORZ SE & Co. KG testete bereits seit einigen Monaten das 3D-Laserschwei?system TruLaser Station 7000 aus dem Unternehmen TRUMPF im schw?bischen Ditzingen und war sehr zufrieden damit. TRUMPF, gegründet 1923, ist international erfolgreich mit seiner Laser- und Systemtechnik und inzwischen auch mit automatisierbaren L?sungen. Ein Schwerpunkt liegt auf dem Laserschneiden, Laserschwei?en und -beschriften.

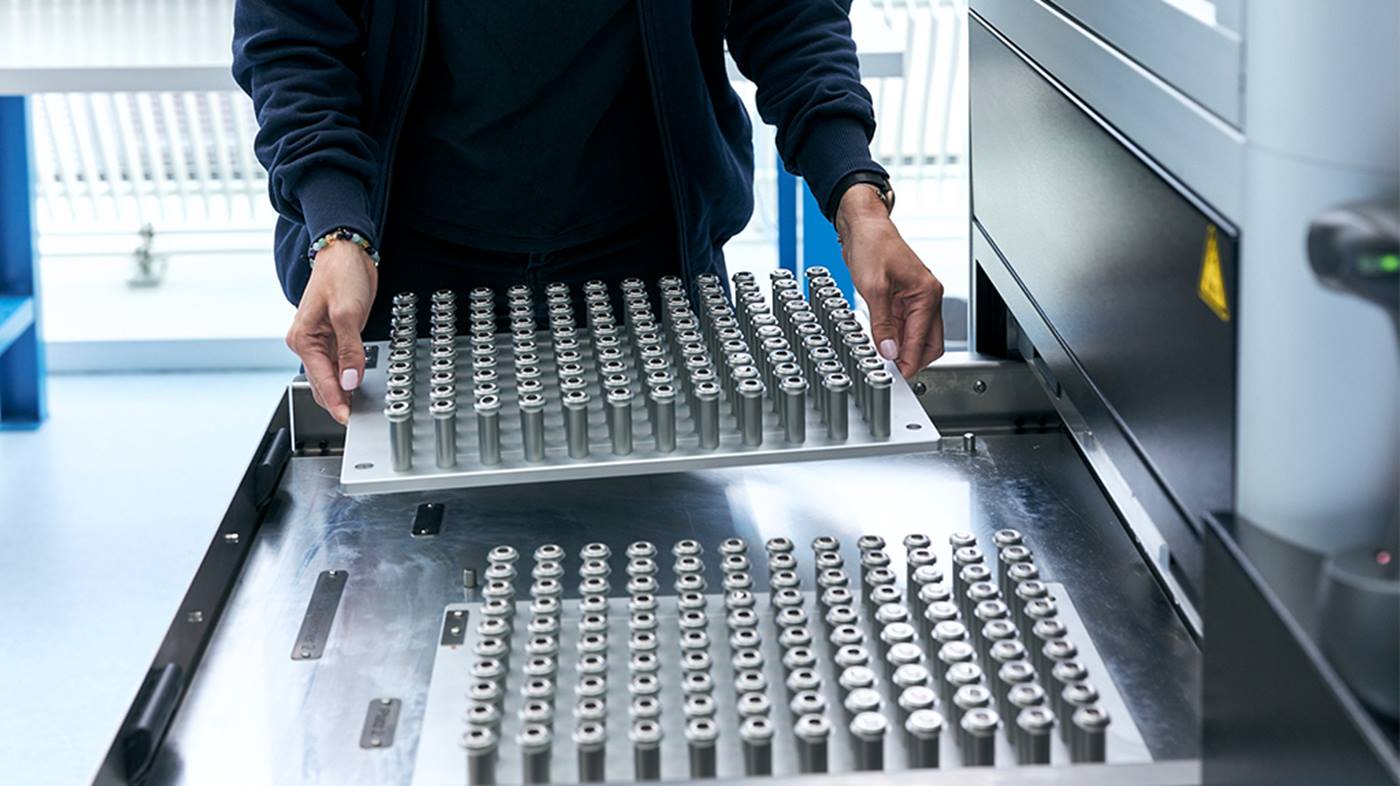

Mitarbeiter durch Automatisierung entlastet — Die Mitarbeiter haben sich schnell an die Arbeit mit dem neuen 3D-Laserschweißsystem gewöhnt © Stefan Hobmaier, TRUMPF

Schritt zwei: Empfehlung in der Nachbarschaft

15.000 Menschen arbeiten für TRUMPF, die Zusammenarbeit mit KARL STORZ bewährt sich seit fast 30 Jahren. Als die Automatisierung der TruLaser Station 7000 zur Sprache kam, konnte das TRUMPF-Team einen Integrator empfehlen – praktischerweise ebenfalls in der Nähe. Das Unternehmen wbt automation in Gosheim beschäftigt derzeit 18 Mitarbeitende. Der Geschäftsführer von wbt, Joachim Burkert, war schnell angetan von der Idee, die Okularmuschel-Produktion teilweise zu automatisieren. „Der Name wbt steht ja auch für ,Wir bewegen Teile', da waren wir gerne dabei“, sagt er rückblickend. „Auch, wenn die Anforderungen hoch waren.“

Joachim Burkert, Gesch?ftsführer von wbt automation — Joachim Burkert, Geschäftsführer von wbt automation. Sein Unternehmen setzt bevorzugt auf KUKA Roboter © wbt

Schritt drei: Technik-Details der Laserschweißanlage klären

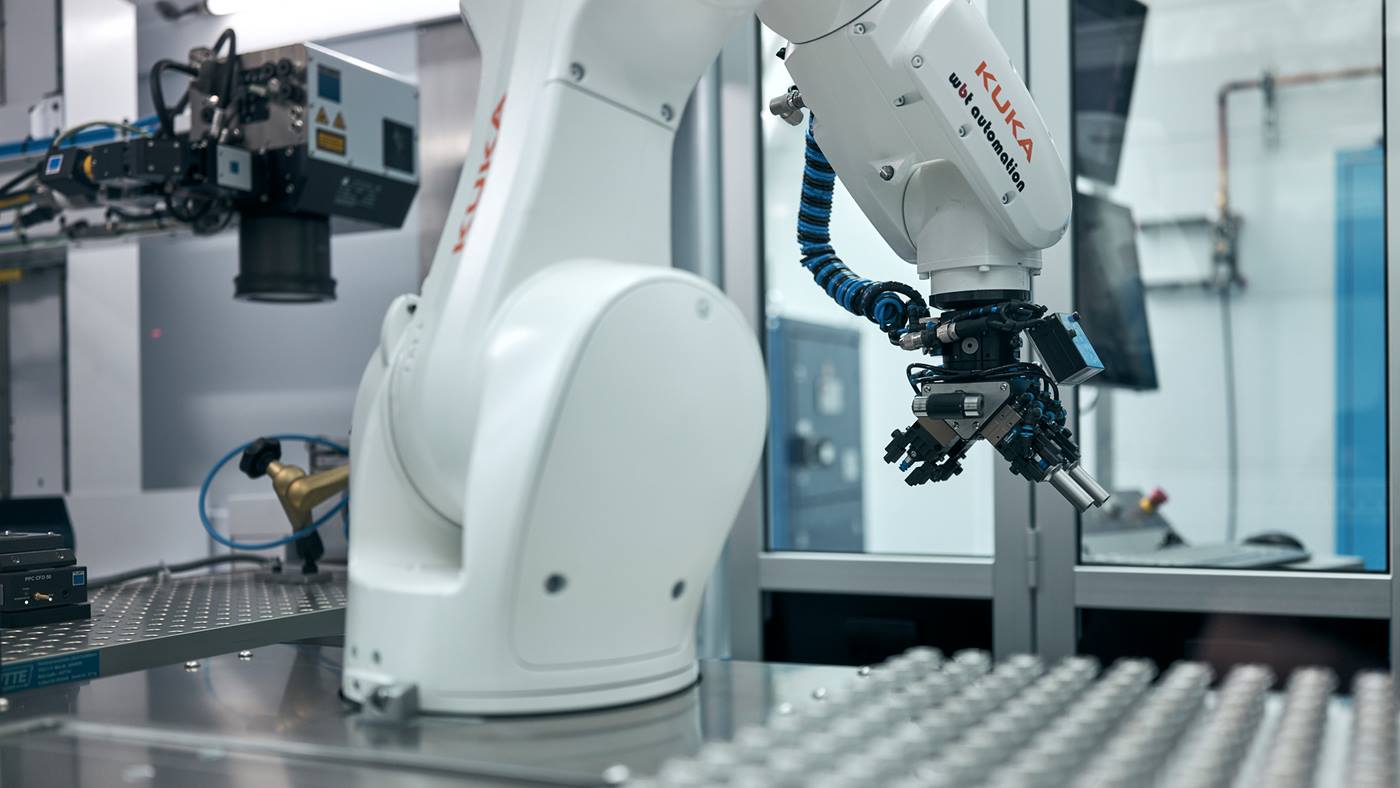

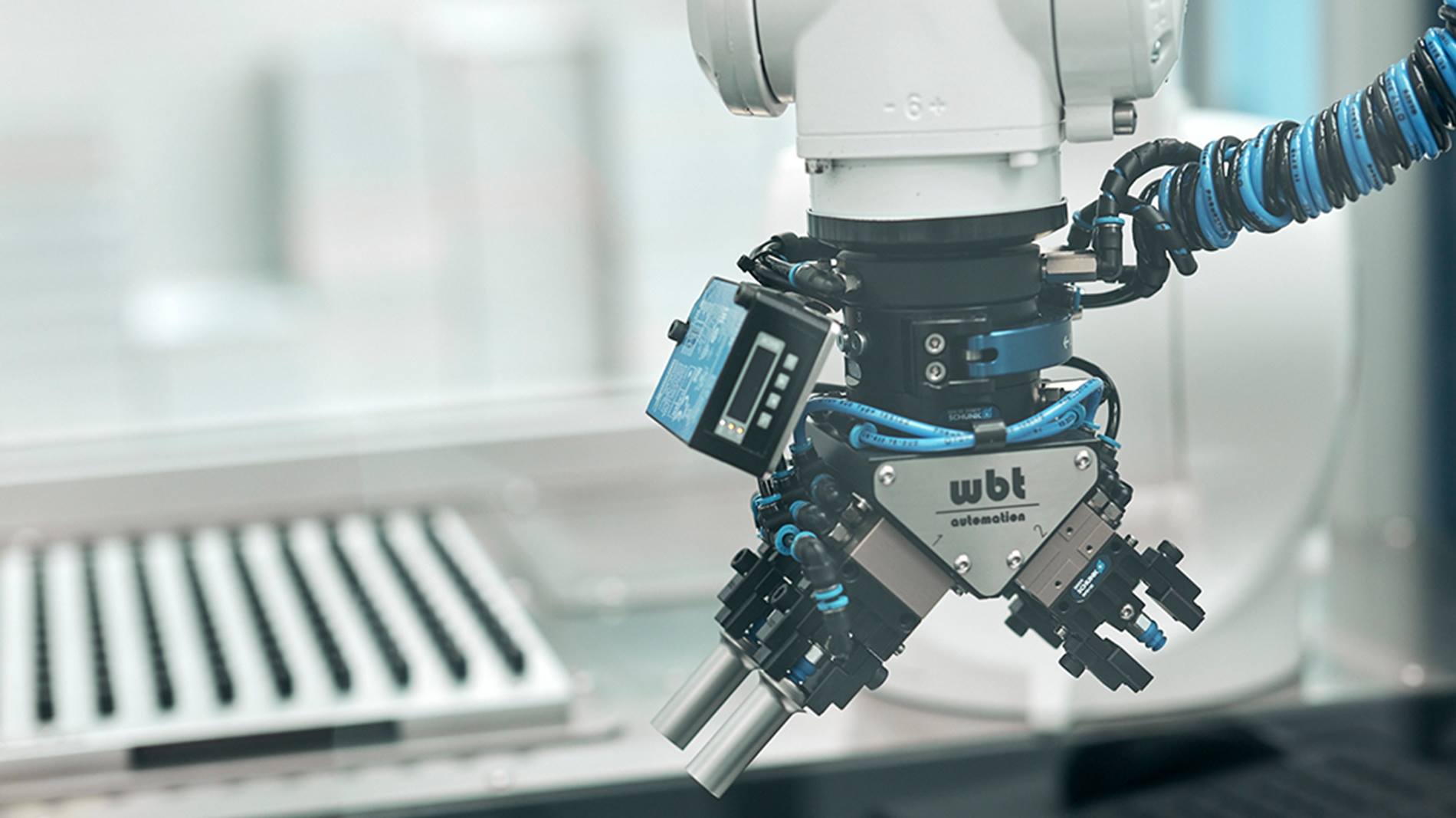

Joachim Burkert pr?zisiert: ?Wir mussten auf engstem Raum, mit einem kleinen Roboter in kompakter Zelle, sehr viele Werkstücke unterbringen, diese im Schwei?ger?t genau positionieren und ablegen. Zudem mussten wir miteinander abstimmen, wie genau der Roboter die Teile transportiert, da wir mit jeder Bewegung zwei Werkstücke greifen und diese fügen wollten.“ Für rund 98 Prozent der Automatisierungsprojekte greift wbt automation auf KUKA Roboter zurück, berichtet Burkert. ?Die hierfür n?tige Genauigkeit erforderte einen exakt vermessenen Roboter, keinen von der Stange. Wir w?hlten einen KR AGILUS vom Typ KR10 R1100, der bei KUKA extra noch mal ins Trainingslager geschickt wurde, bevor er zu uns kam.“ Nun kann er unter anderem mit seiner Lasersensorik die Position der Bauteile überprüfen und neben dem Vierfachgreifer auch einen kleinen Vakuumsaugbalg nutzen, um jedes Deckglas exakt zu positionieren.

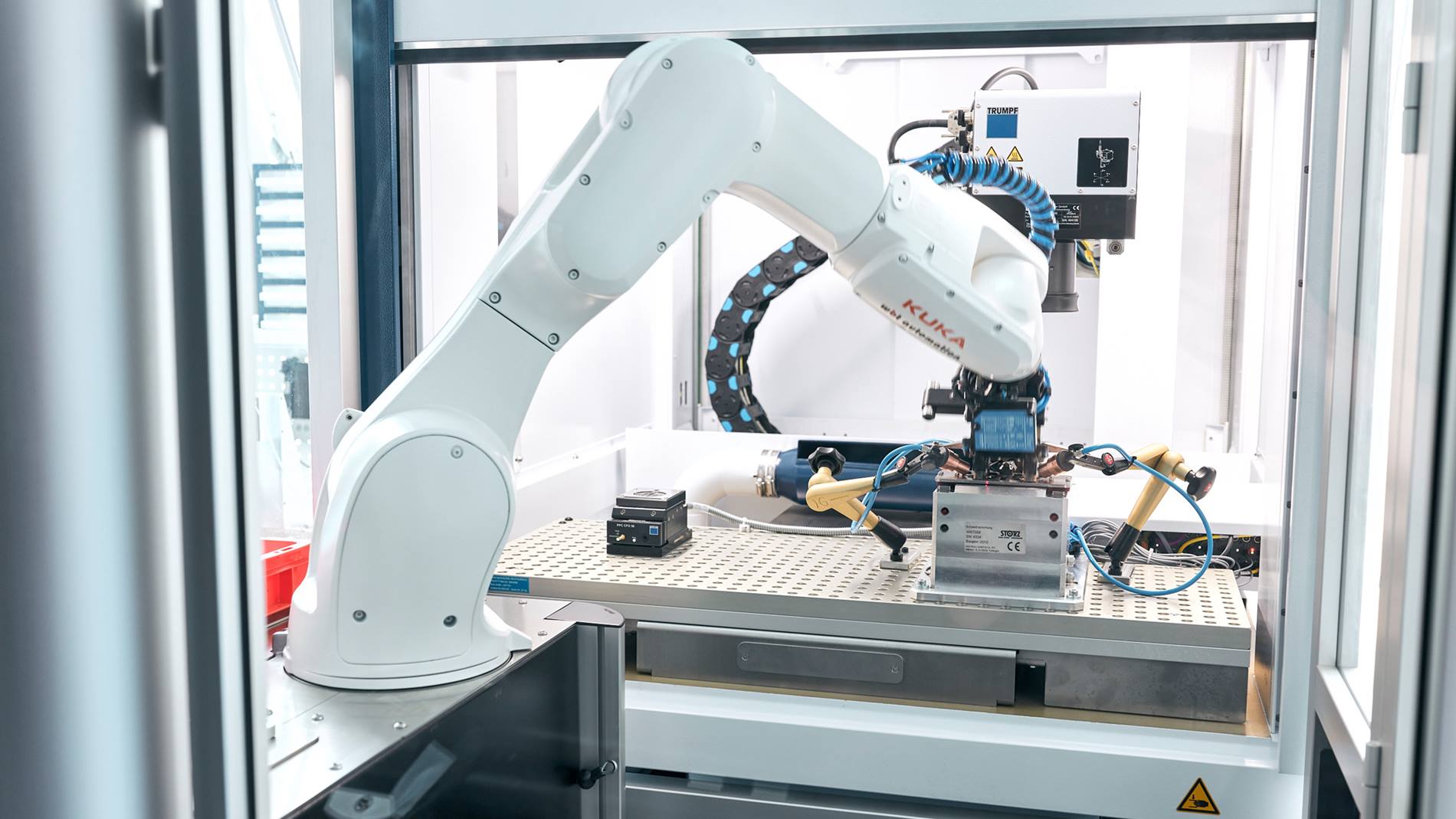

Laserschwei?anlage — Eingespieltes Team: Der KR AGILUS als Roboter fürs Handling und die TruLaser Station 7000 von TRUMPF für das 3D-Laserschweißen © Stefan Hobmaier, TRUMPF

Schritt vier: eine erfolgsversprechende Ehe

Die Roboterzelle ist an die TruLaser Station 7000 angedockt, kann aber flexibel entfernt und gewartet werden. Ihr Werkstückspeicher enth?lt vier Schubladen, die insgesamt bis zu 960 Werkstücke aufnehmen k?nnen. An ihnen bedient sich der KR AGILUS, um die Bauteile in die Laserschwei?anlage zu transportieren – je Schwei?vorgang zwei Hülsen und die exakt darauf platzierten Deckgl?ser. Die fertig geschwei?ten Okularmuscheln werden ebenfalls wieder im Werkstückspeicher abgelegt. Joachim Burkert berichtet, dass der KUKA Roboter beste technische Voraussetzungen mitbrachte: ?Wir haben die bew?hrte KUKA Steuerung und das bekannte Bedienpanel mit Komponenten aus unserem Unternehmen verheiratet. Der Roboter wurde auf eine eigens für ihn entwickelte Zelle, die MRC flextray, montiert. Via Profibus haben wir eine sichere Verbindung mit unserer Siemenssteuerung hergestellt, was uns die problemlose Kommunikation mit dem TRUMPF-System erm?glicht.“

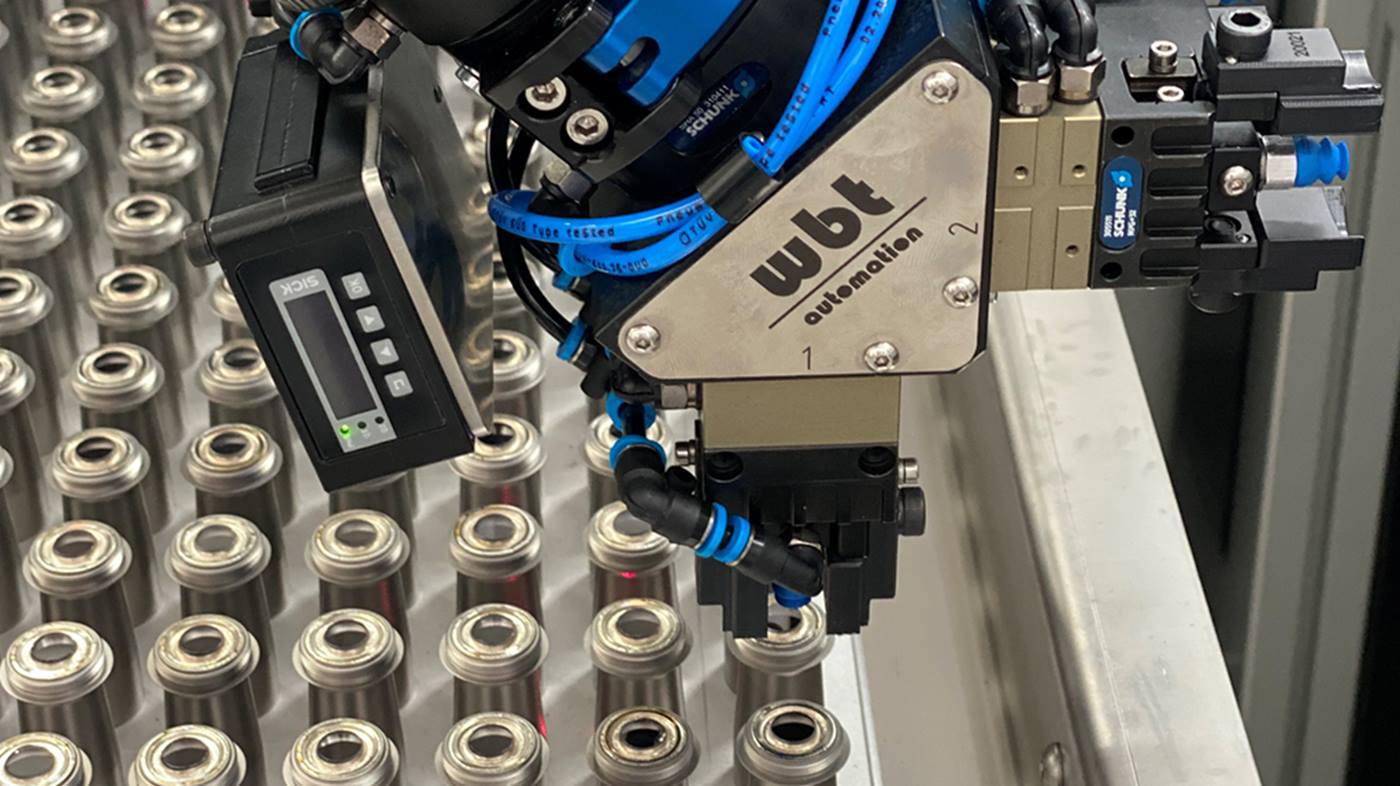

KR AGILUS beim Pick and Place — Pick and Place mit dem von wbt automation konzipierten Spezialgreifer. Er nutzt einen Vakuumsaugbalg, um die Positionierung der Rohteile zu sichern © wbt

Schritt fünf: Skeptiker überzeugen

Wolfgang Karl, seit vierzig Jahren bei KARL STORZ und der Laser-Spezialist im Unternehmen, r?umt ein, anfangs skeptisch gewesen zu sein. ?Ich hatte natürlich Fragen bei der Entwicklung. Wie greift der Roboter die Teile, wie sicher ist das? Was, wenn der Greifer durch einen Fehler mal nur ein Teil einsetzt, aber zwei mit nach drau?en transportieren soll? Und wie kriegen wir das 100-prozentig hin, dass es keine Probleme gibt?“ Als Antwort lieferte wbt automation ?im Vorfeld eine komplette Simulation, die wir mit der Simulationssoftware KUKA.Sim gefahren haben“, wie Joachim Burkert beschreibt. Mithilfe des digitalen Zwillings konnte der Integrator ?das ganze Produkt schon zeigen, bevor die Hardware da stand“, so Burkert. ?Das hat meine Zweifel ausger?umt“, betont Wolfgang Karl.

Schritt sechs: Im Alltag bestehen, hohe Qualit?t liefern

In Kombination mit dem passenden Laser – in diesem Falle einem faserbasierten TruFiber 500 mit 500 Watt – startete die automatisierte Produktion. Zuletzt mussten nur noch die Mitarbeiter überzeugt werden, die nun zwar keine Schwei?maschine mehr be- und entladen mussten, dafür aber unter anderem die Schubladen füllen, den Roboter bedienen und die Qualit?tskontrolle übernehmen. Sarah Mühleck berichtet: ?Gekündigt wurde niemand, vielmehr konnten wir mit der Automatisierung einen Renteneintritt kompensieren. Aber manche Mitarbeiter hatten Zweifel, ob sie der neuen Technik gewachsen sind.“ Das Unternehmen wbt schulte KARL STORZ-Mitarbeiter sowohl in Tuttlingen als auch in Widnau und nahm ihnen die Unsicherheit.

„Die Schweißnähte sind sehr, sehr gut“

Sarah Mühlecks Bilanz nach etwas über einem halben Jahr: ?Jeder Mitarbeiter kann den Roboter bedienen und diese Station ist in unserem rotierenden System sogar besonders beliebt.“ Sechs Monate nach dem ersten Treffen aller Akteure nahm die TruLaser Station 7000 mit KR AGILUS Roboterzelle den Dienst in Widnau auf. Mit messbarem Erfolg: Für das Be- und Entladen, das in h?ndischer Arbeit durchschnittlich zehn Sekunden dauert, ben?tigt der Roboter zwei Sekunden. Doch am Wichtigsten ist laut Sarah Mühleck: ?Die Qualit?t stimmt. Die Schwei?n?hte sind sehr, sehr gut. Und das System ist zuverl?ssig, nichts f?llt heraus.“

Qualit?tskontrolle Okularmuschel — Sarah Mühleck bei der Qualitätskontrolle: Nur wenn Deckglas und Hülse perfekt verschweißt sind, ist die Okularmuschel einsetzbar © Stefan Hobmaier, TRUMPF

Fazit: Automatisierung mit Leuchtturm-Charakter

Dr. Axel Frey, Produktmanager bei TRUMPF, zeigt sich ebenfalls beeindruckt von diesem Automatisierungsprojekt. ?Teile in ein Laserschwei?system hineinlegen und herausholen, und das mit h?chster Prozesssicherheit – das ist etwas, das ein Mitarbeiter zwar leisten kann, aber erstens nicht in dieser Geschwindigkeit und zweitens nicht 100-prozentig konstant. Doch der Prozess muss über 24/7 konstant sein und die Qualit?t hoch bleiben.“ Mit der TruLaser Station 7000 in Widnau gelinge das. Mehr noch: ?Das Projekt hat auch von Medizintechnikern aus den USA, denen ich es vorgestellt habe, ein sehr positives Feedback bekommen. Diese Automatisierung ist ein Leuchtturmprojekt in vielerlei Hinsicht.“

Sarah Mühleck, Standortleiterin KARL STORZ Widnau

Jeder Mitarbeiter kann den KUKA Roboter bedienen und diese Station ist in unserem rotierenden System sogar besonders beliebt.

Sarah Mühleck, Standortleiterin KARL STORZ Widnau

Offen für neue Herausforderungen

Für Joachim Burkert macht der Umstand, dass Laserschwei?system und Roboter jederzeit schnell voneinander zu trennen sind, die L?sung besonders zukunftstr?chtig. ?Hat KARL STORZ in fünf Jahren eine andere Aufgabe für den Roboter, k?nnen die Mitarbeiter die Zelle in weniger als einer Minute abdocken und dem KR AGILUS die neue Aufgabe zuteilen. Oder man teilt einem KR AGILUS zwei verschiedene Laser zu: Tagsüber arbeitet er an Laser eins, nachts an Laser zwei.“ Aktuell will bei KARL STORZ in Widnau allerdings niemand etwas ?ndern. Alle sind zufrieden damit, wie Menschen, Maschinen und der KUKA Roboter ihre Aufgaben erledigen. ?Es war“, zieht Standortleiterin Sarah Mühleck ihr Fazit, ?eine richtig gute Zusammenarbeit. Das macht Lust darauf, so etwas zu wiederholen.“
