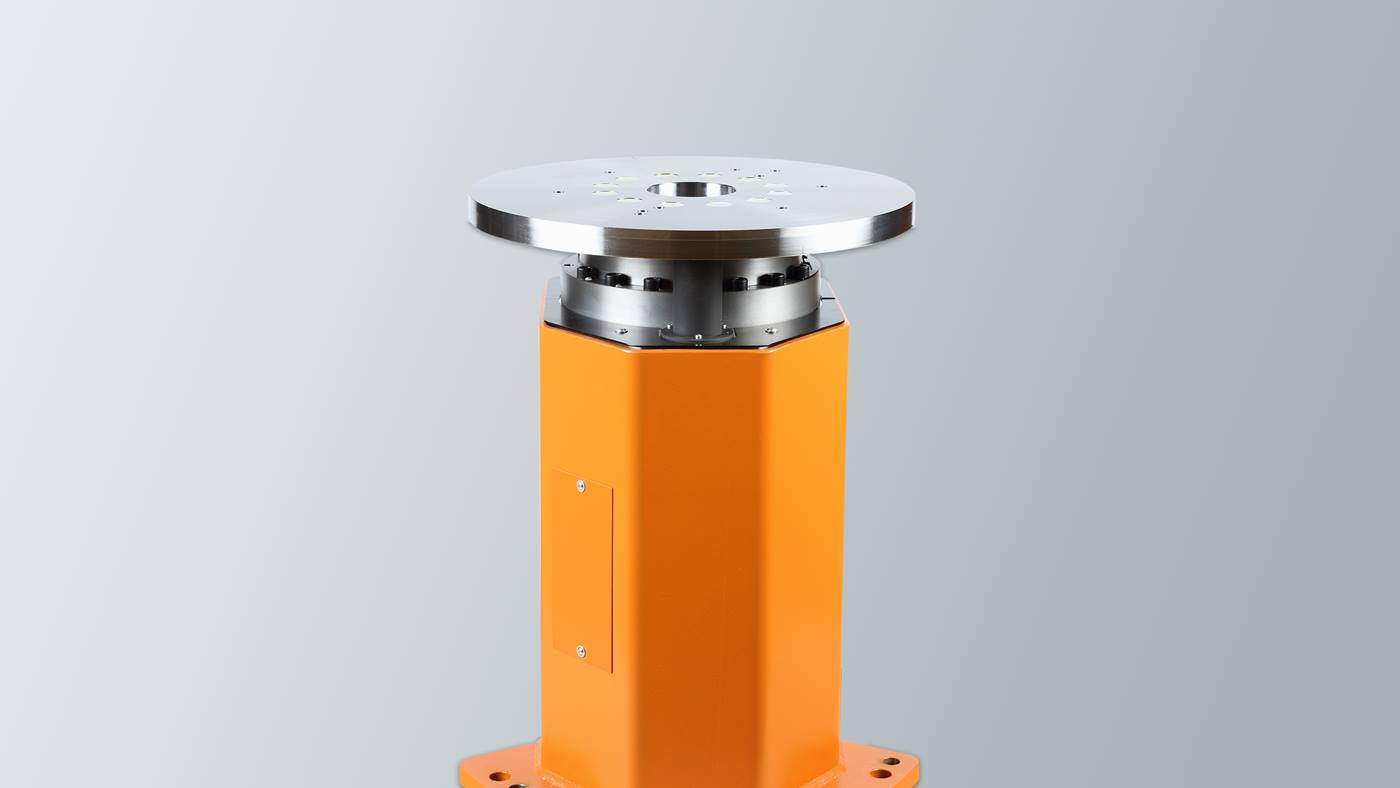

Posizionatore a un asse KP1-V

La tavola rotante monoasse KP1-V con asse di rotazione verticale è usato per il posizionamento diretto di pezzi o come base modulare. È disponibile nelle varianti con 500 e 1.000 chilogrammi di portata.

Vantaggi della tavola rotante KP1-V:

Design compatto:
Grazie alla sua misura ridotta, con la tavola rotante KP1-V potete realizzare soluzioni di automazione dall'ingombro particolarmente ridotto.
Condotta di mezzi centrale:
L'albero cavo al centro della piastra circolare permette la condotta diretta dei mezzi: maggiore economia di spazio in ogni montaggio.
A rotazione continua:
Grazie alla sua progettazione a rotazione continua, la tavola rotante si posiziona in modo ottimale in ogni posizione assiale ed è utilizzabile in modo illimitato.
Altezza di carico ergonomica:
Con un'altezza di carico di 705 mm, il KP1-V facilita l'inclusione di pezzi e sostiene in questo modo la produttività e l'efficienza del vostro utilizzo.
Maschera di foratura identica:
Tutti i KP1-V dispongono dell'identica maschera di foratura, per una progettazione sicura nonché per un'integrazione rapida e senza saldatura.
Tavola circolare elettricamente isolata:
le tavole circolari sono elettricamente isolate di default. Prima di qualunque operazione di saldatura con gas di protezione, viene così semplificata l’integrazione e migliorata la durabilità del posizionatore.
Elevata saldatura:
Saldate con un fattore di marcia del 100% fino a 500 A.

Dati e varianti della tavola rotante a confronto:

	KP1-V 500	KP1-V 1000
carico nominale	500 kg	1.000 kg
ripetibilità di posizionamento	<±0,08 mm?	<±0,08 mm
?altezza di carico	705 mm	705 mm
Campo di rotazione con alimentazione di energia	+/-185°	+/-185°
Campo di rotazione senza alimentazione di energia	senza fine	senza fine
Tempo di rotazione (180°/360°)	2,1 s / 3,2 s	2,5 s / 4 s
Opzionale: Corrente di saldatura nominale (100 % ED), a rotazione continua	500 A?	500 A
Opzionale: Corrente di saldatura nominale (60 % ED), a rotazione continua	590 A	590 A
